三级精品在线-三级精品在线观看自拍-三级理论电影在线韩国-三级乱伦免费无-三级伦理资源站-三级美女视频

1.整個鋼材表面均受到保護，無論在凹陷處管件內部，或任何其它涂層很難進入的角落，溶化鋅均很容易均勻的覆蓋上。

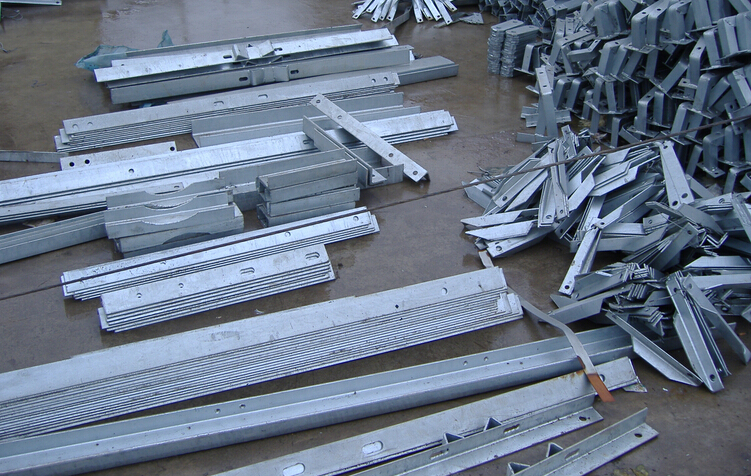

熱浸鍍鋅2.鍍鋅層的硬度值比鋼材還大。最上層的Eta layer 只有 70 DPN 硬度，故易受碰撞而凹入，但下層Zeta layer 及 delta layer 分別有179及211 DPN 硬度值比鐵材的159 DPN硬度值最還高，故其抗沖擊及抗磨耗性均相當良好。

3.在邊角區，鋅層往往比其它地方還厚，且有良好的韌性及抗磨耗性。而其它涂層在此邊角處，往往是最薄最不易施工，最易受傷害處，故常須再維護。

4.即使因受很大的機械傷害或其它原因。造成一小部份的鋅層脫落，將鐵基裸露，此時，周圍鋅層就會發揮犧牲陽極的功能，來保護此處鋼鐵，使其不受侵蝕。而其它涂層則剛好相反，銹會馬上生成，且迅速漫延至涂層下面，引起涂層剝落。

5.鋅層在大氣中的消耗是非常緩慢的，約為鋼鐵腐蝕速率的1/17至1/18，且是可預估的。其壽命遠超過其它任何涂層。

6.鍍層壽命在某一特定的環境下，主要視鍍層厚度而定。而鍍層厚度又受鋼鐵厚度而決定，即越厚的鋼鐵易得較厚的鍍層，故同一個鋼構中厚的鋼鐵部位一定也得到較厚的鍍層，以保證得到更長的壽命。

7.因美觀、藝術，或在特定嚴重腐蝕環境使用時，鍍鋅層可再施以上漆處理duplex system，只要漆的系統選用正確、施工容易，其防蝕效果比單獨上漆及熱浸鋅壽命加起來還要好上1.5~2.5倍。

8.用鋅層來保護鋼鐵，除了熱浸鍍鋅法外，尚有其它數種方法，其優劣比 較如表3，一般使用最廣、防蝕效果最好且經濟效益最佳
